Коаксиальный сетевой кабель
Коаксиальный сетевой кабель применяется в локальных сетях класса 10Base2. Он имеет четырехслойную структуру: два слоя коаксиального кабеля выполнены из проводника, два - из диэлектрика. Самый внутренний слой — это проводящая жила, по которой в локальной сети передается несущий информацию сигнал. Жила может быть представлена в виде нескольких сплетенных тонких проводников, либо в виде одной толстой медной проволоки, что является более распространенным вариантом. Жила покрыта диэлектрической пленкой, поверх которой расположен второй проводящий слой — так называемый экран, защищающий линию от посторонних помех. Экран выполнен в виде металлической проволочной оплетки, иногда помимо оплетки внутренний изолирующий слой обернут в металлическую фольгу — такие кабели называют кабелями с двойной экранизацией. Встречаются и кабели с учетверенной экранизацией: в них экран состоит из двух слоев оплетки и двух слоев фольги, либо из двух слоев фольги, оплетки и тонкой металлической сетки. Подобные кабели имеют большую толщину,
обладают высокой жесткостью при изгибах и применяются в основном в помещениях со значительным уровнем радиоэлектронных помех. В электрической схеме монтажа сетевых разъемов экран играет роль заземления. Поверх экрана расположен последний, четвертый диэлектрический слой, обеспечивающий не только электромагнитную защиту кабеля, но и его защиту от внешних физических повреждений (рис. 4.13).

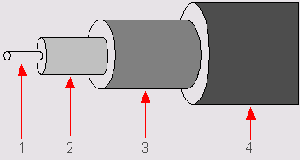

Рис. 4.13. Коаксиальный сетевой кабель:
1— центральный провод (проводящая жила); 2— изолирующий слой
центрального провода; 3— экранирующий слой («экран»);
4— защитная оболочка (внешний изолятор)
Существует несколько различных типов коаксиального кабеля, применяемого в локальных сетях класса 10Base2. Их характеристики приведены в табл. 4.1.
Как это было сказано в предыдущей главе, для локальных сетей используется в основном тонкий коаксиальный кабель с волновым сопротивлением Z = 50 Ом, в табл. 4.1 этот тип кабеля представлен семействами RG-58, RG-174, RG-178, а также кабелем отечественного производства РК-50.
В случае если вы располагаете коаксиальным кабелем с неизвестным волновым сопротивлением, то вы можете измерить точный диаметр внутренней проводящей жилы, диаметр экранирующего слоя, найти в справочнике значение диэлектрической постоянной для используемого в кабеле диэлектрика и рассчитать величину волнового сопротивления по следующей формуле (рис. 4.14):
Рис. 4.14. Расчет величины волнового сопротивления коаксиального кабеля
где е — диэлектрическая постоянная, d — диаметр центрального провода, a D — внутренний диаметр экрана.
Таблица 4.1. Характеристики различных типов коаксиального кабеля
| Марка кабеля | Волновое сопротивление Z,Om | Внешний диаметр, мм | Емкость, пФ/м | Максимальное эффективное напряжение иэфф, кВ | Коэффициент затухания, дБ/м,для частот 27/300/ 900 мГц | Материал* |
| RG-8A/U | 52,0 | 10,3 | 88,5 | 5,0 | 0,32/1,6/3,0 | ПЭ |
| RG-8/U | 50,0 | 10,3 | 76,2 | 1,5 | 0,26/1,0/1,7 | ппэ |
| RG-11A/U | 75,0 | 10,3 | 61,8 | 5,0 | 0,35/1,6/3,0 | ПЭ |
| RG-11/U | 75,0 | 10,3 | 50,7 | 1,6 | 0,25/1,0/1,7 | ппэ |
| RG-58A/U | 53,5 | 5,0 | 85,5 | 1,9 | 0,65/3,5/6,0 | ПЭ |
| RG-58B/U | 53,5 | 5,0 | 85,5 | 1,9 | 0,65/3,5/7,0 | ПЭ |
| RG-58C/U | 50,0 | 5,0 | 92,4 | 1,9 | 0,65/3,5/7,0 | ПЭ |
| RG-58/U | 53,5 | 5,0 | 85,5 | 1,9 | 0,60/2,2/3,0 | ппэ |
| RG-59B/U | 73,0 | 6,2 | 69,0 | 1,9 | 0,60/2,2/3,0 | ПЭ |
| RG-59/U | 75,0 | 6,2 | 50,7 | 0,8 | 0,50/1,6/2,8 | ппэ |
| RG-71A/U | 93,0 | 6,2 | 46,0 | 1,8 | 0,50/1,6/2,8 | ПЭ |
| RG-71B/U | 93,0 | 6,2 | 46,0 | 1,8 | 0,50/1,6/2,8 | ПЭ |
| RG-174A/U | 50,0 | 2,5 | 92,0 | 1,5 | 2,0/5,5/>10 | ПЭ |
| RG-174B/U | 50,0 | 1,5 | 95,0 | 1,2 | 2,2/8,0/>10 | ПЭ |
| RG-179B/U | 175,0 | 2,5 | 63,0 | 1,2 | 1,9/5,0/8,5 | ПЭ |
| RG-213/U | 150,0 | 10,3 | 92,0 | 5,0 | 0,32/1,6/3,0 | ПЭ |
| RG-216/U | 175,0 | 10,8 | 71,8 | 5,0 | 0,32/1,6/3,0 | ПЭ |
| РК-50-2-12 | 50,0 | 3,2 | - | - | 2,0 | мс/пэ/мс |
| РК-50-2-16 | 150,0 | 3,2 | - | - | 1,0 | мл/пэ/мл |
| РК-5О-3-13 | 50,0 | 4,4 | - | - | 0,70 | м/пэ/мл |
| РК-50-4-11 | 50,0 | 9,6 | - | - | 0,50 | м/пэ/м |
| РК-50-7-11 | -50,0 | 10,0 | - | - | 0,40 | -м./пэ/м |
| РК-50-7-12 | -50,0 | 11,2 | - | - | 0,40 | -м/пэ/м |
| РК-50-9-11 | -50,0 | 12,2 | - | - | 0,34 | -м/пэ/м |
| РК-50-9-111: | L 50,0 | 14,5 | - | - | 0,28 | м/пэ/м |
* ПЭ — полиэтилен; ППЭ — пенополиэтилен; М — медная проволока; МЛ — медная луженая проволока; МС — медная посеребренная проволока
