Разъемы RJ- 45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов. В новом, необжатом разъеме контакты выходят за пределы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу. Исходя из незначительных отличий в конструкции различают два типа разъемов RJ-45: с контактной вставкой и без таковой (разъем RJ-45 без контактной вставки показан на рис. 5.10). В дальнейшем мы будем рассматривать разъемы RJ-45 без контактной вставки.
Разъем с контактной вставкой несколько отличается по своему устройству от стандартного разъема RJ-45: он состоит из двух независимых элементов -вставки и собственно корпуса разъема (рис. 5.11, а). Последовательность монтажа таких разъемов иная по сравнению с обычными: сначала проводники кабеля «витая пара» до упора вставляются в контактную вставку, затем вставка заводится до щелчка в корпус разъема, после чего разъем обжимается.
Верхняя кромка подвижных контактов разъема RJ-45 - острая, она имеет, как правило, два или три зубца (рис. 5.11, б). При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45...

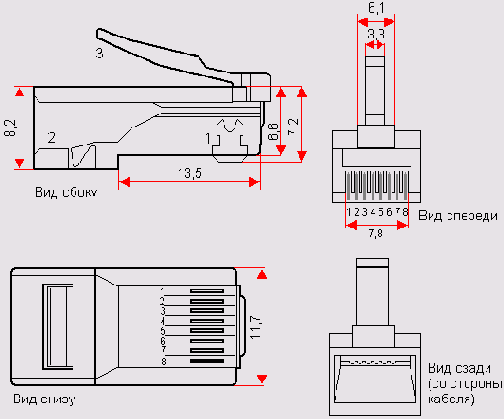

Рис. 5.10. Разъем RJ-45: 1 — контакты; 2— держатель кабеля; 3— замок разъема

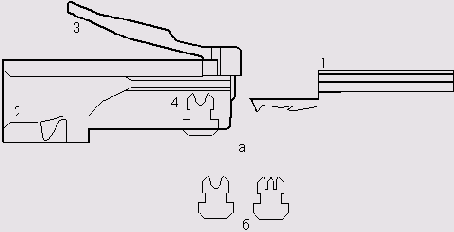

Рис. 5.11. Разъем PJ-45 с контактной вставкой:
1— контактная вставка; 2— держатель контактной вставки; 3— замок разъема; 4— контакты
